16949典型的过程模式含义

坚韧自强

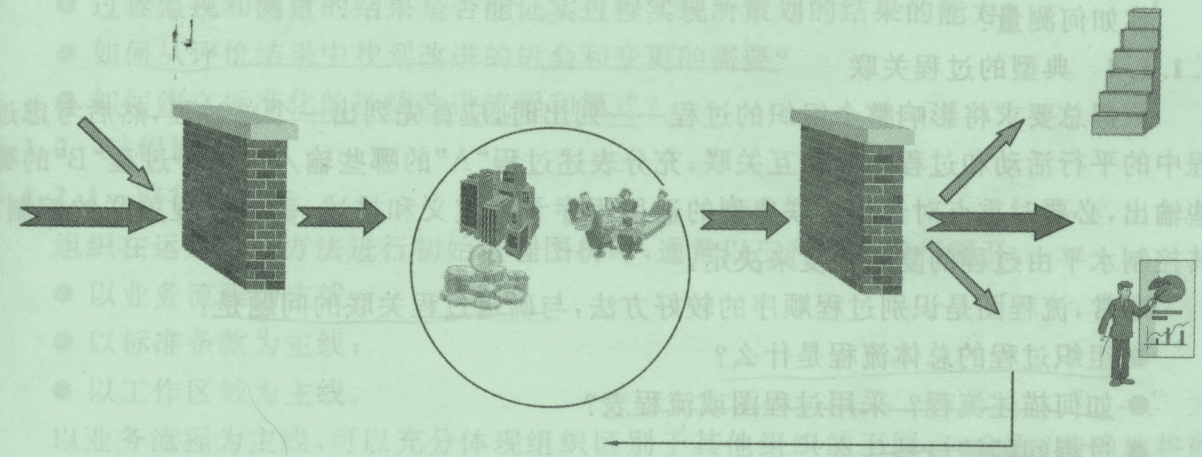

对于16949典型的过程模式图（见下），我是如此解读：
& g- u( N$ o, p/ y1 ^2 }1 B/ @- a1、 大箭头：COP
) y+ u. [7 U2 I+ T) ^) o9 t0 t2、 左边小箭头：支持过程
3、 左边墙的左箭头：输入；右边墙的右大箭头：输出
% m* e$ V& y4 M7 ^; d4、 左墙：代表某个实施的活动，为何用墙来代表活动？这让读者不好理解啊。
5、 中间的圆圈：测量分析改进过程，几幢高低错落的墙：测量；会议：分析、评审；货币：资源。
6、 右墙：改进活动。
) O# W, U6 G& P2 I! l: O7 d7、 最右侧的大箭头：进入下一个活动。
9 P1 S5 x9 U/ J% L3 X/ G3 \8、 楼梯：此活动已上了一台阶。
& _% |. |# [# ^( `% i4 Y  w+ `0 a9、 细细的弯拆箭头：对改进活动的测量分析改进。
+ Z1 x. r. T, ?8 ^. [5 Q1 `% M10、带人的图：什么意思？
是否正确，请指教！尤其是几个不知道的（有？）
3 [' ?' D3 s7 v" f/ u0 u+ ?3 o谢谢！

9 w% A9 S2 C( ]5 v& C
1 L) g- Q8 M- g+ ~- }

" Y" G" f8 o( g# I
6 J4 j; C$ w# `/ e) e

坚韧自强

rml 发表于 2014-12-18 14:33
这种图只有作者自己才能看明白。
作者没给出解释时，我们就只能瞎猜。
说老实话，我一点都没看明白，就看 ...

7 p9 }7 Y! k8 _" h+ V  J, c+ B那个图代表：分析，有道理。但如此，打乱了我原来的思路

wxsunhao

对于一个过程的管理来说，可以用“黑箱”来描述，也就是说，管理人员可能不一定知道过程中间的具体过程，但要通过输入、输出、过程的监控等等方式来判断这个过程是不是在受控范围内。举例来说，你不一定要知道发动机的工作原理，但要通过对发动机的油耗、转速、功率、声响等等来判断发动机工作是否正常

坚韧自强

wxsunhao 发表于 2014-12-20 18:15
( _7 E' B# _9 o; ?& E4 b对于一个过程的管理来说，可以用“黑箱”来描述，也就是说，管理人员可能不一定知道过程中间的具体过程，但 ...

' A; a2 K# q' w6 s* ?  [说的有道理
